貴陽暖通公司空調基礎知識大全，可做員工培訓用
暖通基本概念：
供熱（供暖）通風與空調工程專業（暖通）三大任務：
生活舒適-創造七度空間（室內環境）
溫 度：冷與熱；
濕 度：干噪與潮濕；新鮮度：氧氣與二氧化碳；
潔凈度：落塵與VOC，人員、大氣、家俱及裝修速度：風速與吹風感；
安靜度：噪音振動；
梯 度：溫度場的均勻性。
生命安全系統（火災逃生通道安全輔助系統）防煙系統：樓梯間、前室、避難層、次安全區；排煙系統：走道、房間生產安全：粉、塵、濕、熱、煙有毒有害氣體；特殊設備環境：IT機房、冷凍施工。
暖通三大物質及三大動力設備：水往低處流->水往高處流->加泵（消耗電力1000℃）
熱量從高溫傳向低溫->熱量從低溫傳向高溫->加壓縮機->熱泵（消耗電力）。
變頻多聯機：
多聯機系統結構：
存在問題：貴陽暖通公司告訴您多聯機系統最大只能做到48匹（制冷量120kW），負擔建筑面積約1100m2，不能滿足大型項目的要求，也不能滿足大空間建筑的要求。
只能對空氣進行降溫（輔助除濕）與升溫，更多的功能無法實現。
氟利昂（制冷劑）由其壓力驅動，其作用半徑有限，所服務的距離不夠遠。
解決問題：引入新的能量載體：水。
三大物質：空氣（風-流動的空氣）
氟利昂（制冷劑）；
水-能量的傳遞介質高溫熱水、蒸汽：90℃，130℃，200℃；
冷凍水：7℃，12℃；冷卻水：32℃，37℃；
冰(雪霜)：0℃。
三大動力設備：風機：驅動空氣；水泵：驅動水循環；壓縮機：驅動氟利昂。
三大物質能量交換關系圖：
四類空調主機原理簡圖：
空調系統：
冷水機組：水冷離心式（螺桿式）、風冷螺桿式、蒸汽LiBr吸收式、直燃LiBr吸收式；
熱泵機組：風冷螺桿式、地源熱泵、水源熱泵；
鍋爐：熱水鍋爐、蒸汽鍋爐、電鍋爐（規范要求蓄熱）；
冷卻塔：開式、閉式、橫流、逆流；
水泵：臥式、立式、端吸、雙吸；
空調末端設備：風機盤管、柜式空氣處理機組、組合式空氣處理機組、冷輻射板。
水泵等典型設備：
小型分散中央空調系統及設備：
變頻多聯機系統，分體空調，恒溫恒濕機組。
小型分散中央空調系統：專業接口
建筑：室外機平臺及通風百葉、噪音；
結構：設備承重；
電氣：電源(多聯機送至室外機)、室內機控制面板
給排水：冷凝水排放路徑。
空調末端設備：風機盤管（=風機+盤管），空氣處理機組(“大風機盤管”)
空調末端設備：專業接口
建筑：空調機房、進風百葉及風井、層高、防噪；
結構：設備承重（規范700kg/m2，實際約500kg/m2）、設備基礎(條形、整體)；
電氣配電：（380V，風機盤管220V,配入照明系統）、弱電控制（溫度、水閥、風閥）；
給排水：冷凝水排放（地漏）、給水（加濕）、洗滌池（清洗過濾網）、噴淋系統。
新風+風機盤管系統空調機房面積(中低端辦公室)
全空氣系統系統空調機房面積（普通商業、超市）
全空氣系統系統空調機房面積（會議、劇場、高端商業：組合式空調機組）
空調冷熱源設備：
風冷熱泵（風冷冷熱水機組）：
風冷熱泵機組：專業接口
建筑：風冷熱泵放置位置（屋頂、室外）、通風良好、防噪；
結構：設備承重（由暖通提資料）、設備基礎(重量)、水管重量、隔振；
電氣：配電（耗電量大，就近設變壓器380V）、冬季制熱耗電量稍大、弱電控制（BA、水系統）；
給排水：凝水排放（冬季融霜）、給水（空凋補水）。
水冷式冷水機組(離心式、螺桿式)：
地源熱泵冷熱水機組(離心式、螺桿式)：
水冷式冷水機組及地源熱泵機組：專業接口
建筑：冷凍機房（主機、空調循環水泵）、隔聲防振;
地源熱泵系統：室內埋管區域（地下室底板下、綠化地帶、車行道下）
結構：設備承重（由暖通提資料）、設備吊裝孔（機組一般設在地下室）及運輸通道承重、水溝（建筑墊層？結構局部成溝）、設備基礎(重量)、水管重量、隔振；
電氣：配電（耗電量大，就近設變壓器380V）、冷水機組為夏季季節性負荷、熱泵機組為冬夏兩季負荷、水泵配電、弱電控制（BA、水系統）；
給排水：機房設集水井排水、給水（空凋補水）；
水冷式機組：冷卻塔補水（水量較大：循環水量的1.5%，單獨的水泵及水位控制）。
貴陽暖通公司告訴您冷凍機房設備布置原則：
1、同類設備集中布置；
2、先大（主機、分集水器）后小；
3、重點考慮分集水位置，便于管線進出機房；
4、管線高低錯落，機房內聯絡管線標高進退余地較大。
機房內設備最小凈距要求：
機組與墻：1m；機組與配電柜：1.5m；
機組與機組及機組與其它設備：1.2m；
機組與其上方管道、煙道及電纜橋架：1m；
主要通道寬度：1.5m；
宜預留蒸發器與冷凝器同等長度的檢修距離；
水泵間距如下表（建筑給排水設計規范3.8.14條）：
機房內宜有檢修水泵的場地，檢修場地尺寸宜按水泵或電機外形尺寸四周有不小于0.7m的通道確定掛墻式配電柜和控制柜、靠墻安裝落地式配電柜和控制柜前通道寬度不宜小于1.5m；
冷凍機房布置的三種典型平面：“日字型、目字型及L型”
冷卻塔：水與空氣直接接觸換熱
冷卻塔：專業接口
建筑：冷卻塔安裝位置（屋頂、室外綠化地帶、建筑樓層內）、隔聲；
結構：冷卻塔重量（較重）、基礎(重量等同冷卻塔，依據甲方定購設備不同而異)、水管重量、隔振；
電氣：配電、弱電控制（BA、水系統）；
給排水：補水及水位控制。
鍋爐：
負壓鍋爐：直燃LiBr(溴化鋰)機組（燃氣、油）電熱水（蒸汽）鍋爐。
建筑：鍋爐房位置（首層、地下一層、屋頂、負壓鍋爐可設于地下二層）、泄爆口（鍋爐房面積的10%,輕質-120kg/m2或玻璃頂）、兩個安全出口（一個直接，另一個可間接）、煙囪管井。
結構：鍋爐承重（由暖通提資料）、設備吊裝孔及運輸通道承重、水溝（建筑墊層？結構局部成溝）、基礎(重量)、水管重量。
電氣：燃氣報警及聯動系統。
給排水：氣體消防或水噴霧消防系統、鍋爐房設集水井排水、大型蒸汽鍋爐房設排污降溫水池。
空調冷熱源設備：室內末端的換熱介質氟系統：VRV多聯機系統，分體空調
水系統：制冷（熱）主機、鍋爐、城市冷熱水管網提供空調冷熱水室內熱量排至室外介質（室外熱量被吸入室內介質）
水冷式：室內空調末端->水->氟利昂壓縮->水->冷卻塔->大氣->土壤
風冷式：室內空調末端->水->氟利昂壓縮->風冷冷凝器->大氣室內末端設備布置方式
集中式：貴陽暖通公司告訴您空氣處理機組集中設在空調機房內為一個或多個空間服務：商場（超市）、劇場、會議廳、宴會廳、機場候機廳人員多；甲A寫字樓的辦公室
分散式：新風機組集中設置，風機盤管系統分房間布置
風冷式氟系統：VRV系統（一般為分散式系統）
水冷式氟系統：水源VRV系統（一般為分散式系統），水冷恒溫恒濕機組，水環熱泵風冷式水系統：風冷熱泵系統（可構成集中式或分散式系統）
水冷式水系統：水冷冷水機組+鍋爐；地源熱泵系統（可構成集中式或分散式系統）
通風及防排煙系統
風機：離心式、軸流式、貫流式；高溫型；單速、雙速
風口：送風口與排煙口風閥：防煙閥（280℃）、防火
閥（70℃）、常開、常閉
通風系統自然通風：機械通風，全面通風、局部通風，平時通風、事故通風、人防通風（清潔式、濾毒式及隔絕式）。
防煙系統（加壓送風系統、也稱正壓送風系統）：
防煙樓梯間（不是封閉樓梯間）、前室（合用前室）、避難層、次安全區
排煙系統：自然排煙，機械排煙。
防煙樓梯間、前室（合用前室）、避難層內走道、房間、中庭
采暖設備及系統分類
采暖熱源爐：熱水鍋爐、蒸汽鍋爐、電鍋爐
市政熱網：高溫熱水：70/130℃，低溫熱水： 60/80℃，蒸汽：0～220℃
散熱器采暖系統：熱水采暖系統（80℃）、蒸汽采暖系統

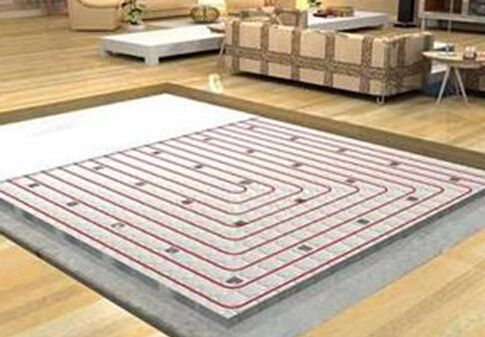

地板采暖系統：低溫熱水（<50℃），電熱采暖
管線系統及管井需求
風管：空調送回管，回風管及新風管；排煙風管、排風管；進風管，加壓送風管；煙囪（鍋爐），排油煙管。
水管空調冷凍水、空調熱水、冷卻水、凝結水管；采暖熱水管
蒸汽管:高壓蒸汽管、低壓蒸汽管
金屬與非金屬金屬風管：鍍鋅鋼板，不銹鋼板，鋁板
非金屬風管：無機玻璃鋼，玻璃棉板；金屬水管：無縫鋼管，鍍鋅鋼管，不銹鋼管
非金屬水管：聚丙烯(PPR)，聚乙烯（HDPE、PeRT、PVC)，聚丁烯(PB)
有壓與無壓
有壓：空調、采暖及冷卻水水管，蒸汽管
無壓：風管、凝結水管（排水管）
(本文內容來源于網絡，如有侵權請聯系刪除)
